HXG-12(L)型(XGN15)交流高压六氟化硫环网开关设备

来源:山东润泰电器设备有限公司时间:2018-06-15


产品概述

 概述
  HXG-12(L)型户内交流高压六氟化硫环网开关设备(以—F简称“环网柜”)是新一代以六氟化硫负荷开关作为主开关而整柜采用空气绝缘的、适用于配电自动化的、既紧凑又可扩充的金属封闭开关设备。环网柜具有结构简单、操作灵活、联锁叫—靠等特点,对各种不同的应用场合、不同的用户要求均能提供令人满意的技术方案。传感技术和最新保护继电器的采用,加上先进的技术性能及轻便灵活的装配方案,以完全满足市场不断变化的要求。
  本系列环网柜遵循以下IEC标准:
  IEC60298交流金属封闭型配电装置和控制设备(1kV—52kV)(1 990)、Aml(1993)
  IEC60694    常用规格高压开关设备和控制设备(1996)
  IEC60044-1  仪表互感器第一部份电流互感器
  IEC60044-2  仪表互感器第二部份感应式电压互感器
  IEC60056  通用交流高压线路开关
  IEC60129    通用交流隔离开关和接地开关(1984)Aml(1992)Am2(1996)
  IEC60256-1    高压开关第—部份(1kV—52kV)(1998)
  IEC60420  通用交流负荷开关—熔断器组合电器(1990)
  IEC60529    开关柜防护等级的规定(1P标准)
  本系列环网柜符合以下国家标准:
  GB3906  3-35kV交流金属封闭开关设备
  GB/Tll022  高压开关设备和控制设备标准的共同技术要求
  GB/T16926  交流高压负荷开关—熔断器组合电器
  6B3804  3~63kV交流高压负荷开关
  柜内各电器元件均符合各白的标准。环网柜为金属铠装封闭式,柜内为空气绝缘,具有终端变电站接线及适应环网供电的接线。本系列环网柜设备采用规范部件,如:真空断路器、SF6负荷开关、接地开关、熔断器、仪表互感器、二次仪表,通过这些部件的组合能厂泛满足各种设计方案的要求。根据需要,可以增设低压箱。产品具有可靠的机械联锁装置,可满足“五防”功能要求。
主要用途与适用环境
  环网柜适用于三相交流50Hz,额定电压1 2kV的户内配电装置,广泛应用于工业及民用电缆环网及供电末端,特别适用于小型:次配电站、开闭所、下矿企业、城市居民小区、机场、铁路、隧道、高层建筑等电力系统中作为接受和分配电能之用。
适用环境条件
  1、海拔高度:不超过1000m;
  2、环境温度:-25℃~+40℃
  3、空气相对湿度:日平均值不大于9 5%,月平均值不大于90%:
  4、周围空气中无严重污染,如灰尘、烟雾、腐蚀剂、易燃气体、汽油以及盐剂等:
  5、地震烈度:8度;
  6、当使用条件不同或有特殊要求时需与制造厂协商。
型号含义
技术参数
环网柜主要结构概述
 环网柜的主要方案
 闭锁装置

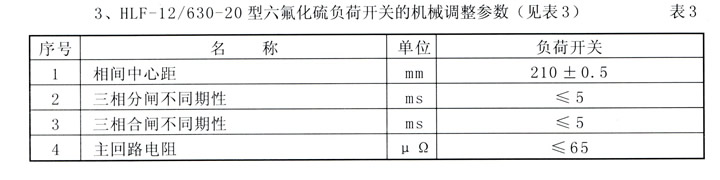

 负荷开关的安装
 环网柜的安装
 使用与操作
维护与保养
  环网柜内设备在正常情况下维护和保养一般时限为三年。负荷开关的单弹簧和双弹簧操动机构无需维护,而且不;需要任何润滑。继电保护装置投运前应按制造厂要求进行校验。
  具体保养措施按如下要求进行:
  (1)紧固全部电气连接件(主母线、开关、电缆、计量仪表等)
  (2)用吸尘器清扫所有部件(负荷开关、线路开关、脱扣机构、电机等),并进行外观检查。
  (3)对所有开关,包括接地开关进行—·次合闸/分闸操作。
  (4)接通辅助控制电源(不给予遥控信号)进行一次电气顺序操作。
  (5)清扫母线室和电缆室。打开柜体上部清扫负荷开关的绝缘部分和母线排,用干净软布擦净,对于积垢较深的灰尘和粘性油脂污垢可用布沾少量碱性清洁剂清洗,再用清洁布沾清水洗净,最后用于燥抹布仔细擦千表面,用同样方式对电缆室(负荷开关下底部、互感器、母排及线路开关等)进行清扫。
  注意:清洗不能使用氯仿、四氯化碳或各类酒精。
  验收要求:所有部件应完好,应无明显放电痕迹或损伤,连接接触面处应无明显的过热现象,发现任何不合格部件应予以更换。
常用故障及其排除方法

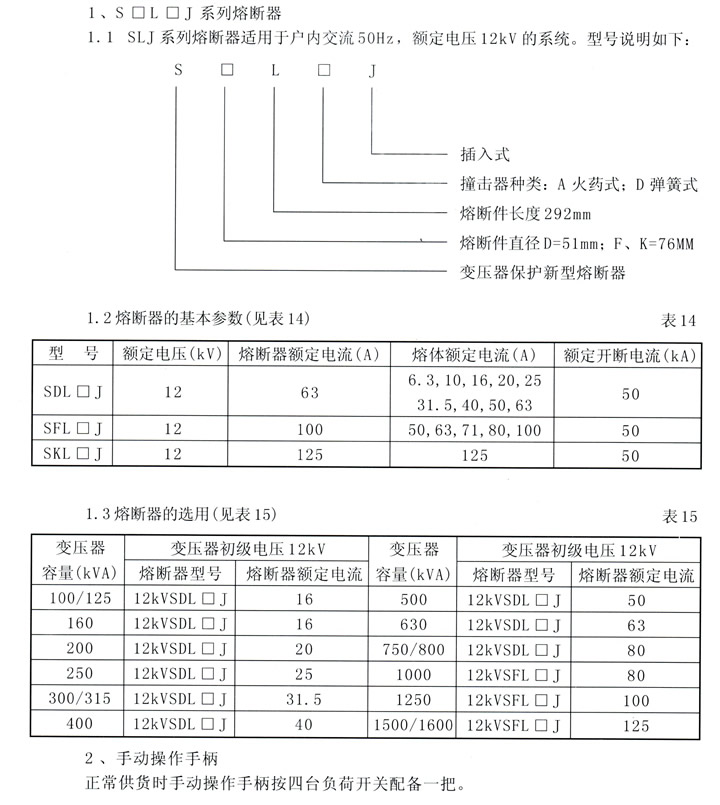

 附件及其易损件
用户典型方案接线实例
 运输和存储
  运输
  1、开关设备必须能适应铁路、公路的运输,外包装具有防震、防潮和防尘的能力。
  2、包装箱的运输抗冲击振动的能力,符合GB8166的规定。
  3、开关设备可用手推式叉车或货运叉车搬运,特殊情况下可采用钢管铺垫滚动(管子数量不少于4根)。
  4、开关设备装卸时,应根据包装箱上的储运指示标志进行装卸,防止货损事故的发生。开关柜通常应垂直搬移,应避免倾斜或翻倒,如入口高度不;够时单台开关柜允许偏斜搬移。单台开关设备用2根钢丝绳穿在柜体顶部的吊耳上进行起吊,多台开关设备整组起吊时必须使用4根足够长度的钢丝绳(最多不超过4台柜体,长度不超过2米)。
  注意:开关设备不准用安装在柜内的开关部件进行起吊1
  5、开关设备经远距离运输之后可能会有所损坏,故必须进行开箱检查。发现运输损坏应立即告知货运部门进行事故处理。如开关设备出厂后直接交付客户时只需在设备外表套卜塑料袋送往安装现场。
  贮存
  开关设备贮存时,其环境温度为-25℃~+40℃,相对湿度不大于35%,周围无火灾、无爆炸、危险、严重污秽、化学腐蚀及剧烈振动的场所。贮存期限为12个月。
 订货需知
  用户订货时请提供以下技术资料:
  1、主电路接线方案编号及主电路图、排列图、平面布置图;
  2、开关柜二次线路原理图;
  3、开关柜内所有电器元件型号、规格、数量:
  4、开关柜主母线、支母线的材质、规格、数量;
  5、如需设置低压箱应说明:
  6、电气设备汇总表:
  7、开关柜使用在特殊环境条件时应说明:
  8、需要其它或超量附件、备件时应提出种类和数量。
  9、其他特殊要求的请书面说明。
