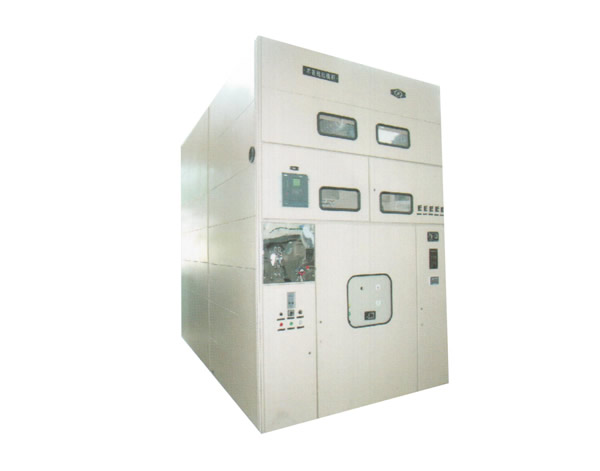

XGN17-40.5箱型固定式高压开关柜

来源：山东润泰电器设备有限公司时间：2018-06-15


产品概述

主要用途

　　XGNl7-40．5箱型固定式交流金属封闭开关设备是根据GB3906-91《3—35kV交流金属封闭开关设备》进行设计。其外壳符合GB4208-93规定的IP2X防护等级。本开关设备系三相交流50Hz单母线及带母线带旁路系统的户内成套装罟，作为接受和分配35kV的网络电能之用。

使用环境条件

　　a、海拔高度：不超过1000米；
　　b、环境温度：上限+40℃~下限-5℃；
　　c、相对湿度：日平均值不大于85％(+25~C时)；
　　d、地震烈度：没有剧烈震动和颠簸及垂直倾斜刁；超过5度的场所；
　　e、环境条件：没有爆炸危险的场所。
　　注：超出上述正常使用条件时，用户可与制造厂协商确定

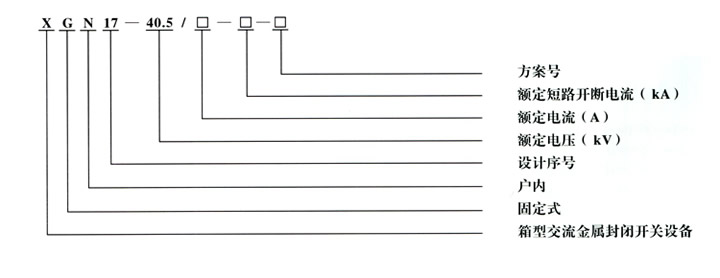

型号的含义

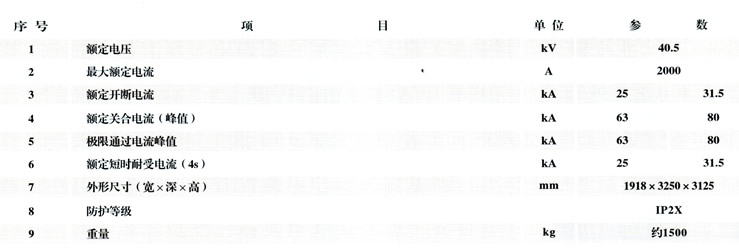

高压柜技术参数

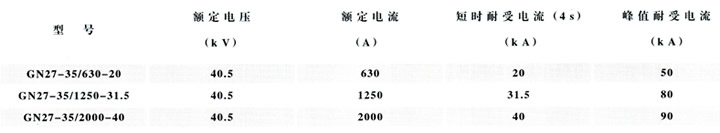

GN27-35隔离开关技术参数

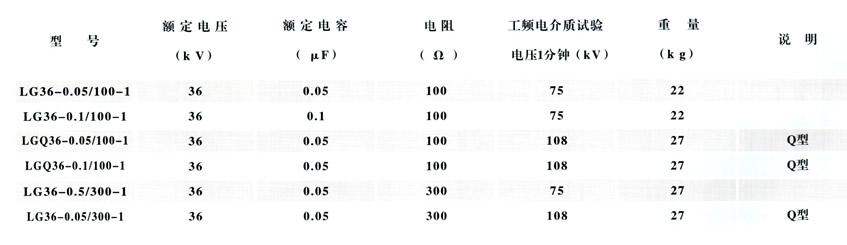

R-C式过电压吸收器主要技术参数

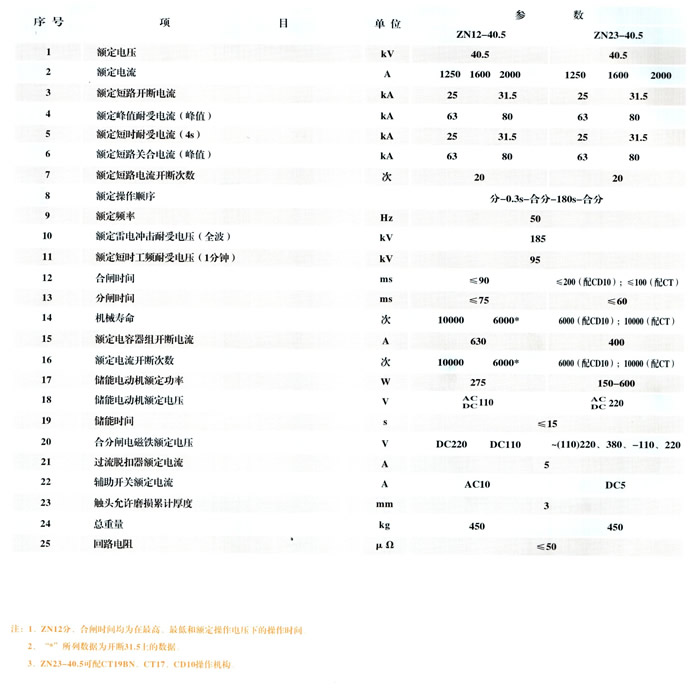

真空断路器技术参数

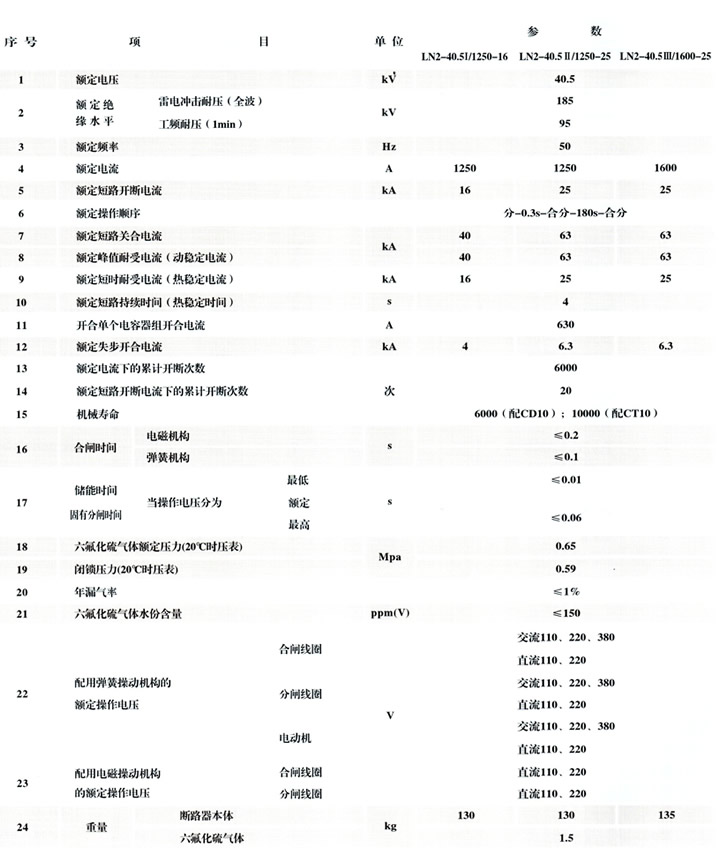

六氟化硫断路器LN2-40.5技术参数

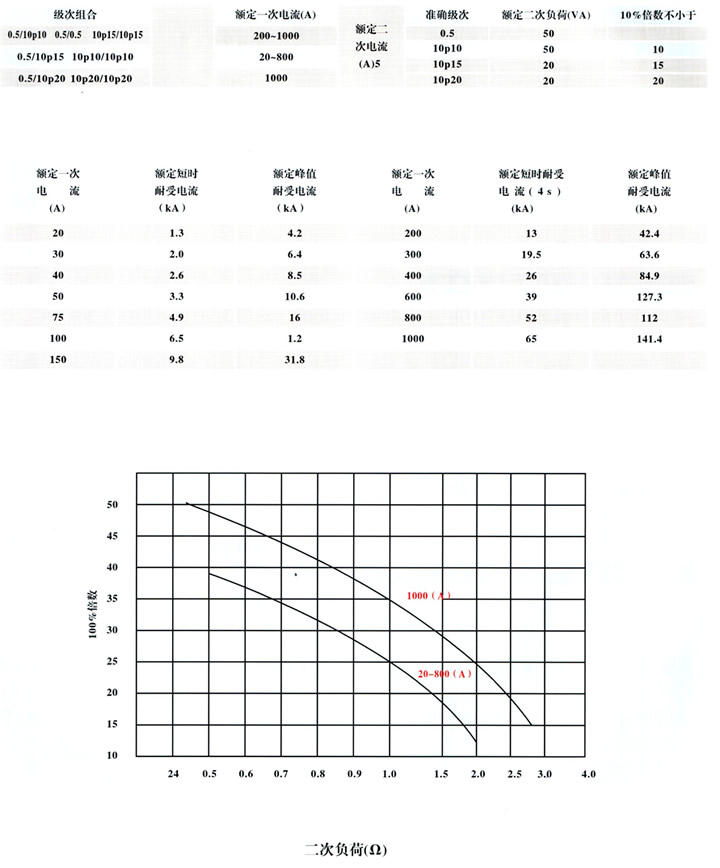

LCZ-35电流互感器技术参数

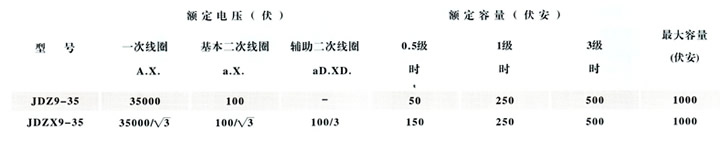

电压互感器技术参数

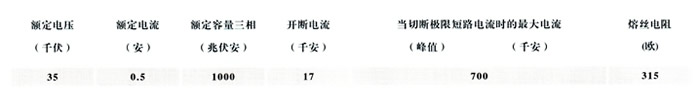

RN2型高压熔断器技术参数

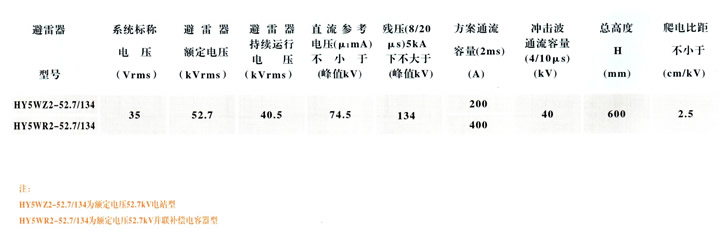

35KV无间隙氧化锌避雷器技术参数

主要结构特点

　　XGNl7-40．5箱型固定式交流金属封闭开关设备为固定式结构，其基本骨架均由型铜及钢板弯制件焊接而成，柜体外壳具有1P2X防护等级；
　　本开关设备主要由前柜和后柜拼装而成，按不同的用途设置相应的功能单元，柜内带电体间均以空气绝缘为主，各项带电体之间及相对地之间的绝缘距离不小于300mm，内部结构参见图1。
　　3．1前柜
　　前柜设置了主母线及母线隔离开关室、断路器室、继电器室等，主母线及母线隔离开关室在该柜上方，断路器室设置在该柜下方，该室还设置有电流互感器，两室问有绝缘板隔开，通过母线套管相连。
　　继电器设置在该柜正前面的中部，小母线端子共15节，并没有二线电缆通道，端子室设在左下小门内，可安装JH10型端子80以上，该室下方还设置有M12的接地螺栓供辅助回路接地之用，有小门为维修通道。端子室上方为操作面板，可装设辅助开关。
　　3．2后柜
　　后柜用螺栓与前柜相连，该柜根据需要可设置旁路母线及隔离开关、架空进出线也由该柜通过，设置旁路母线时，架空进出线未达到安全高度，需增设小附柜或遮拦网。不设置旁母时，架空进出线可以从后柜顶部通过。该柜还町安装电压互感器或避雷器，联络母线和电缆出线安装在此柜。后门为对开门结构，若带电显示器提示没电，可打开后门，主母线室与后柜用隔板隔开。

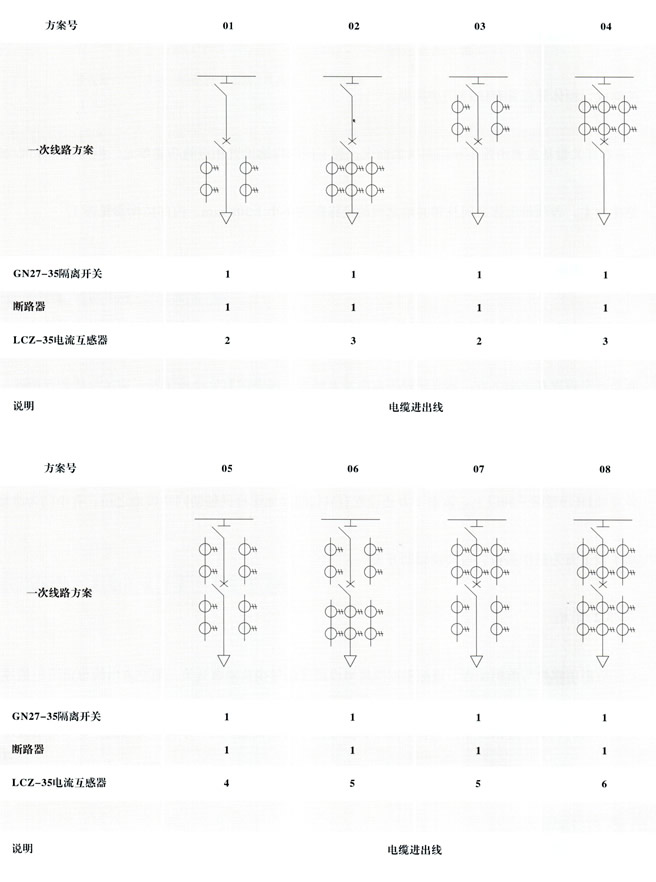

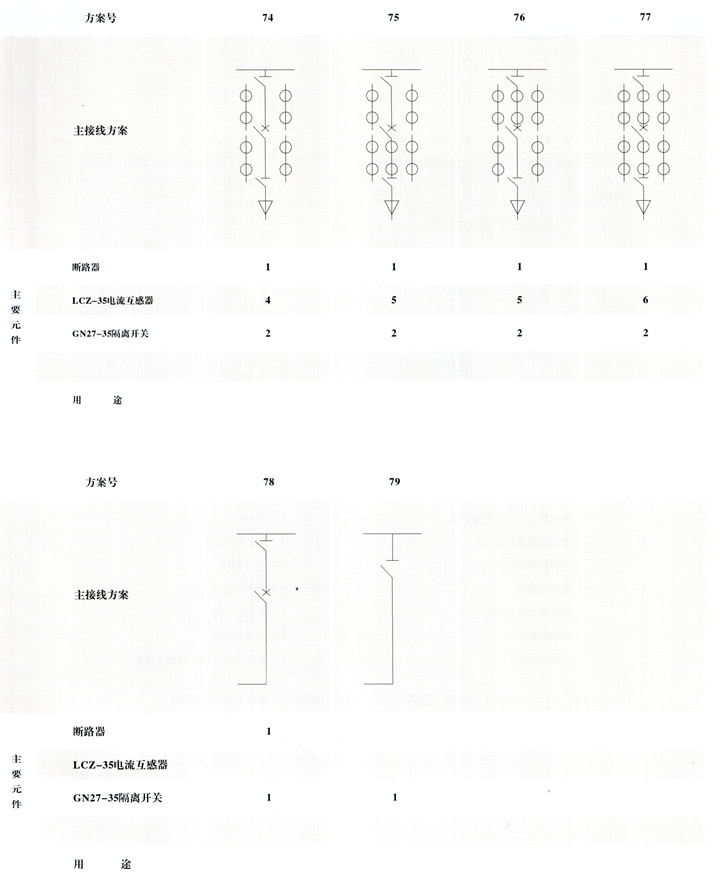

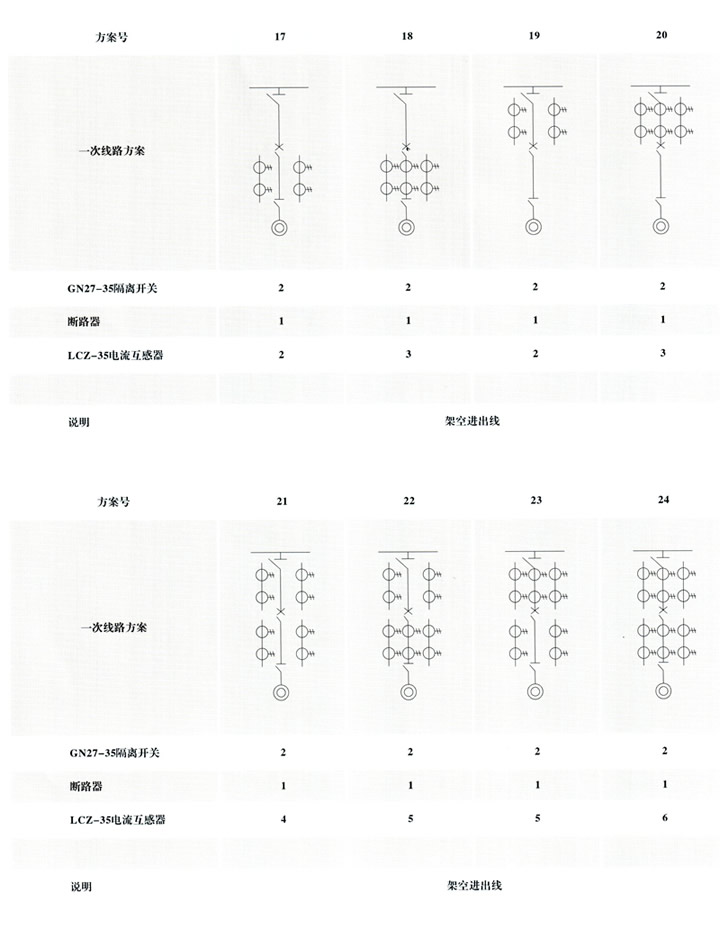

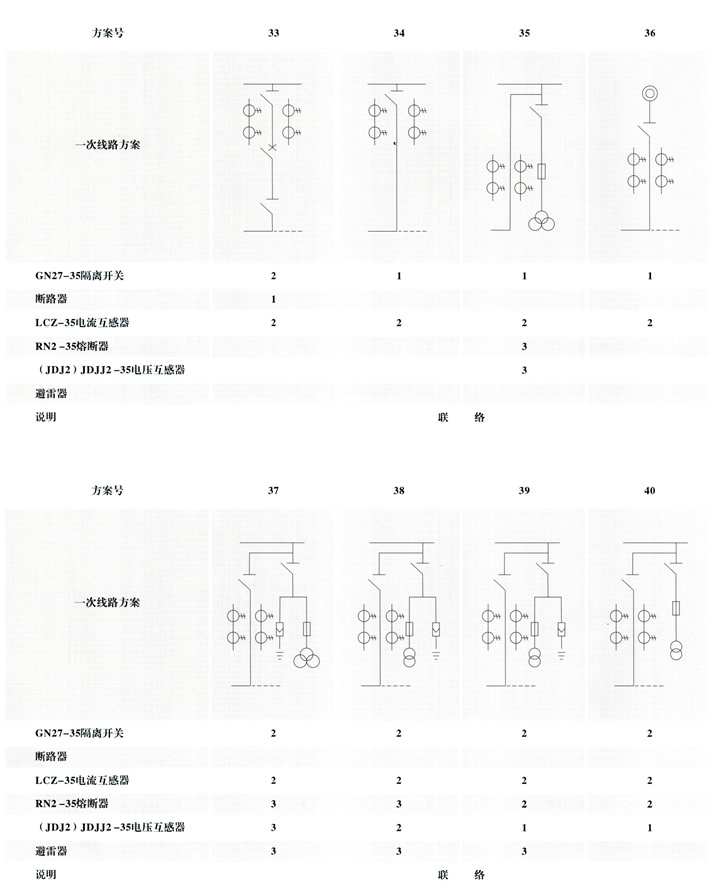

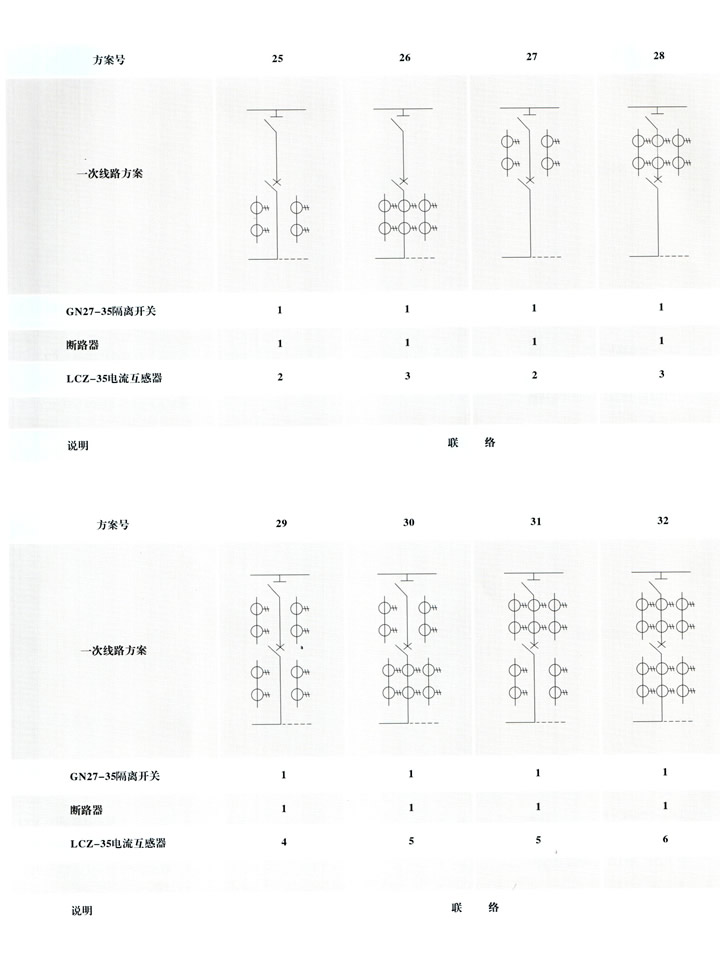

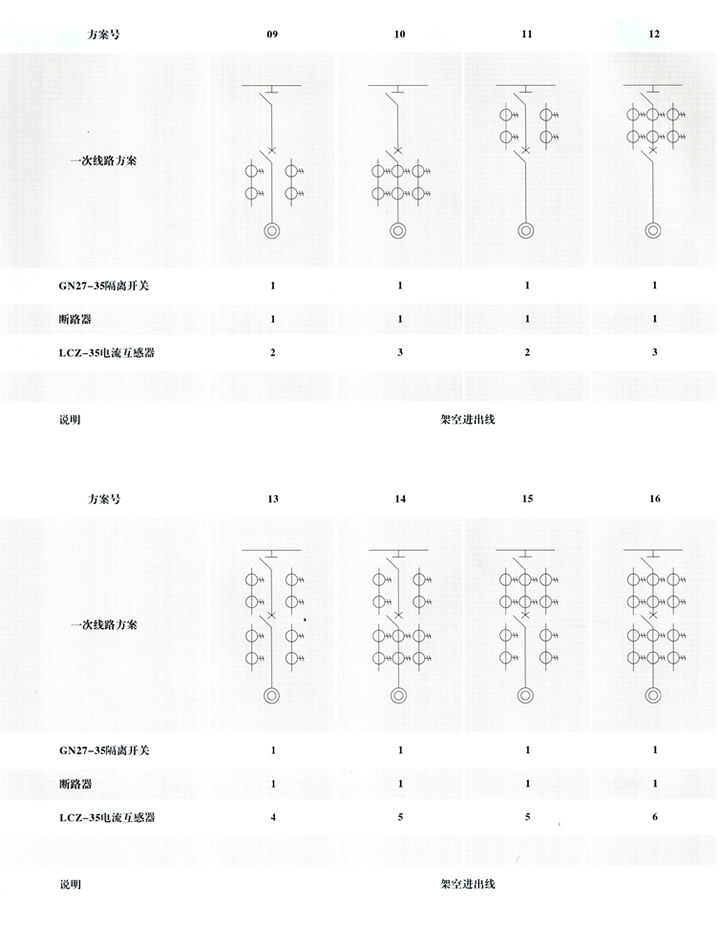

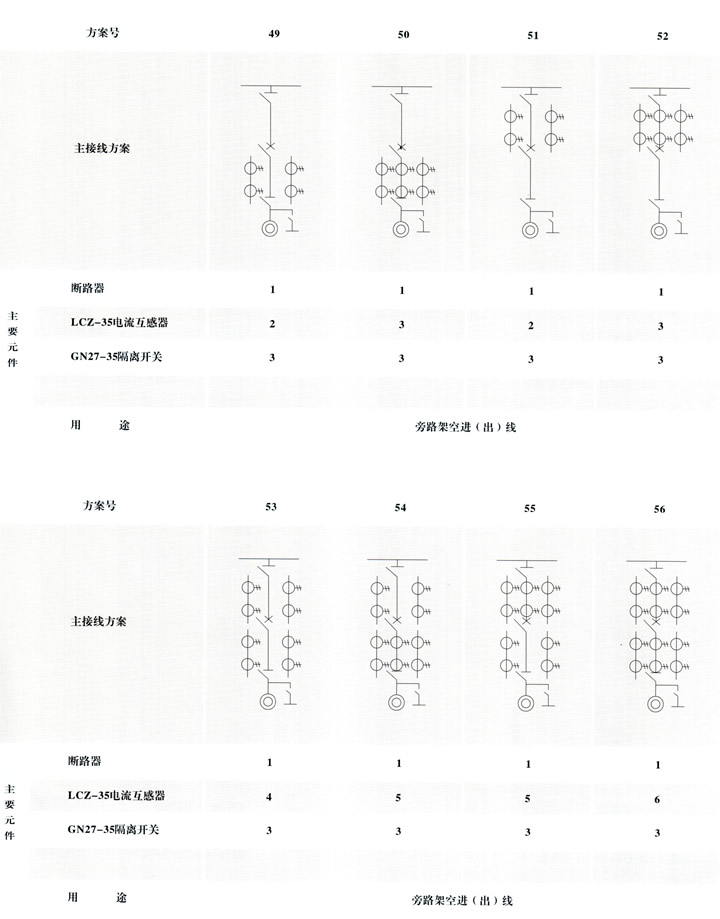

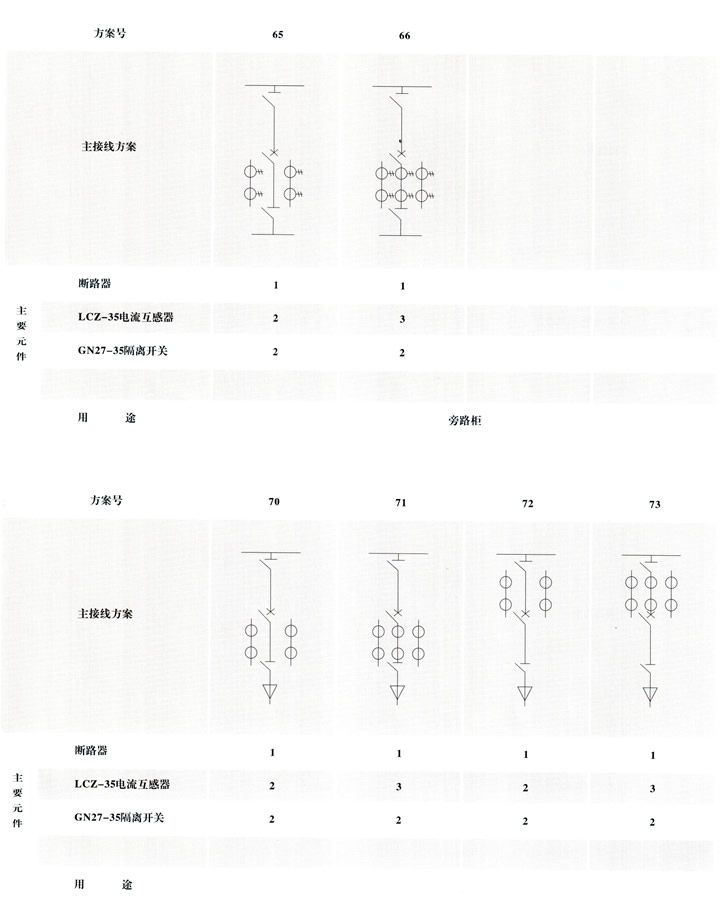

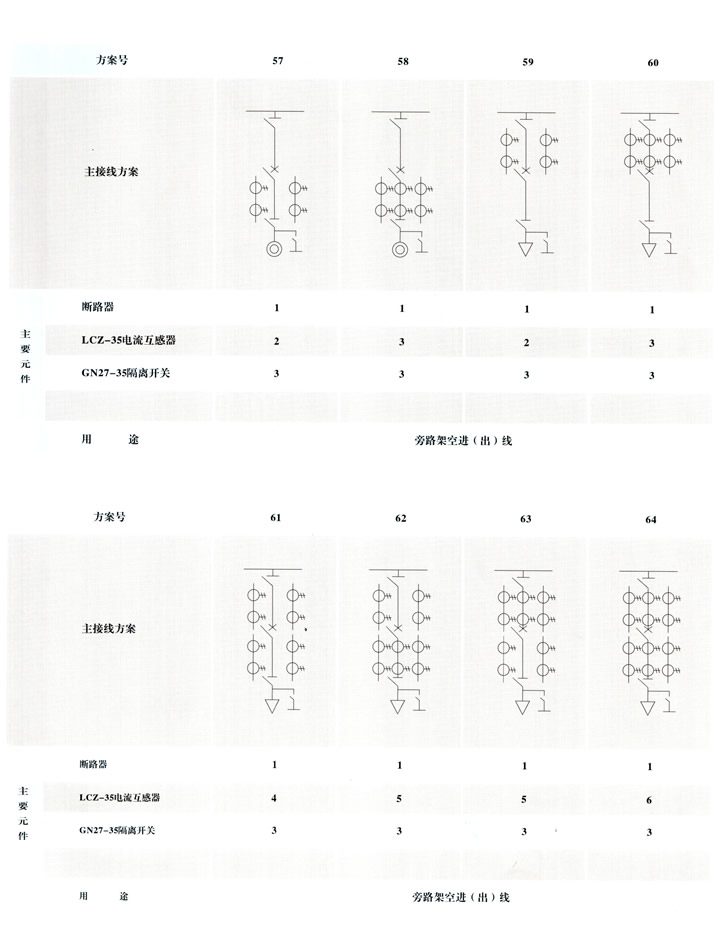

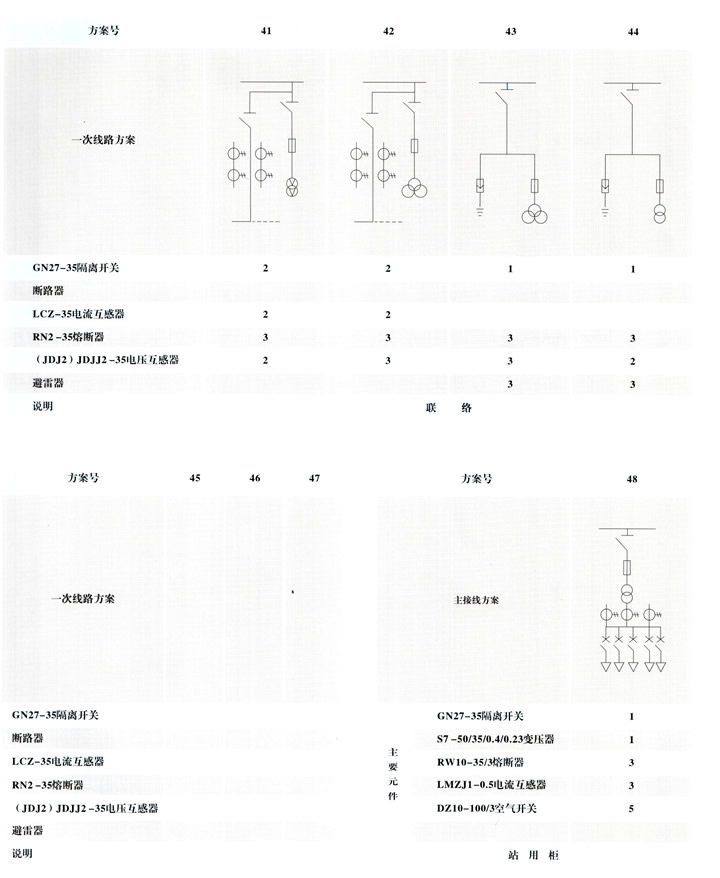

一次方案

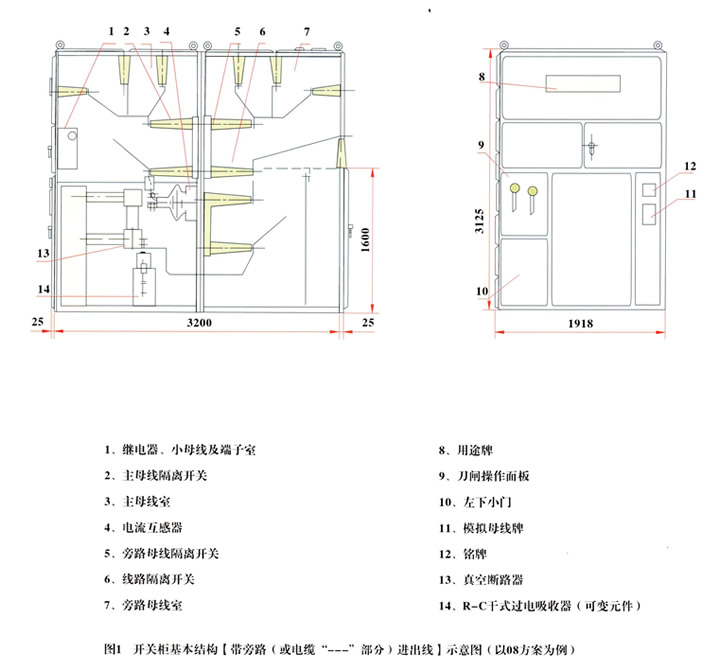

开关柜结构简图

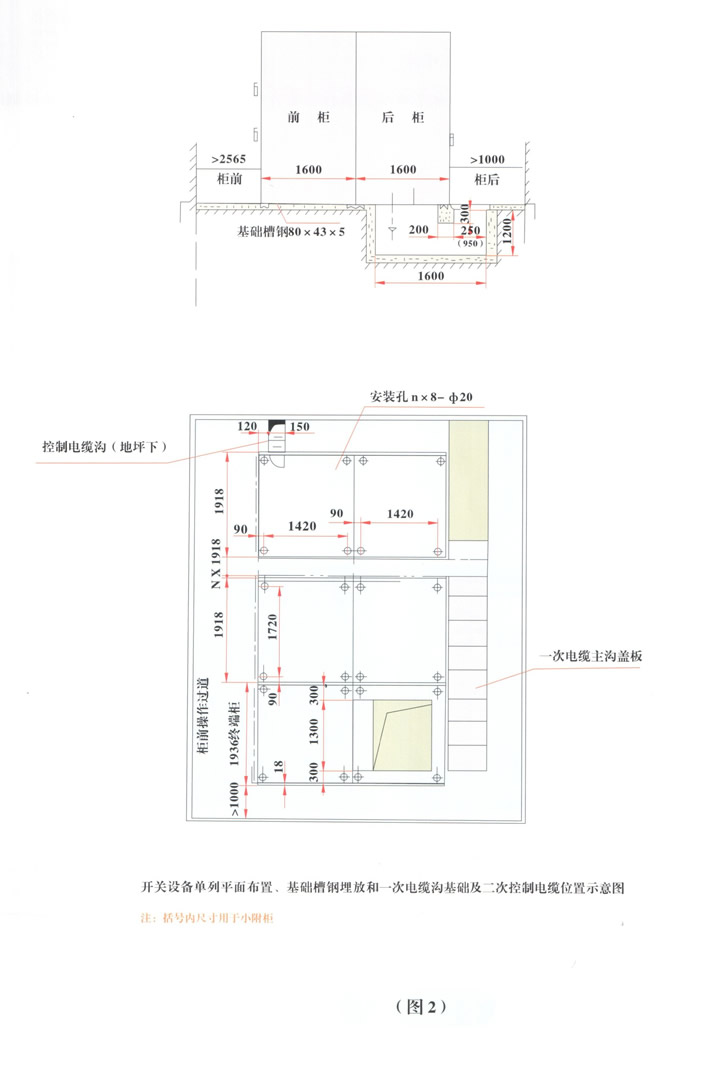

安装基础参考图

订货须知
