XGN□-40.5户内气体绝缘金属封闭开关设备
来源：山东润泰电器设备有限公司时间：2018-06-15
产品概述
| XGN□-40.5充气柜户适用于发电厂、变电所、箱式变电站等额定频率为50Hz，额定电压为35kv的三相交流户内单母线及单母线分段的电力系统，作为控制、接受和分配电能之用。 可应用于城乡电网建设与改造中以及城市地铁、轻轨铁路、大型高层建筑等用地紧张及可靠性要求高的建设工程中；在环境条件特别恶劣的地区和污秽严重的工业领域中应用前景亦十分广阔。 |
| 使用环境条件 |
| 1、海拔高度：不超过3000米； 2、环境温度：上限+40℃，下限-25℃(24h平均值不超过35℃)； 3、相对湿度：日平均值不大于95％，月平均值不大于90％； 4、环境条件：周围空气不受腐蚀性或可燃性气体、水蒸汽等明显污染； 5、地震烈度：无经常性的剧烈振动 注：超过以上使用条件由制造厂协商解决 |
| 型号及其含义 |
 |
| 主要技术参数 |
| 1.开关柜技能参数 |
 |
| 2.真空断路器大机械参数 |
 |
| 3.三工位隔离开关XGN□-40.5主要技术参数及机械特征参数 |
 |
| 4.电压互感器JDZX8-35C1的技术参数 |
 |
| 5.可触摸式过电压保护器CM-35 的技术参数 |
 |

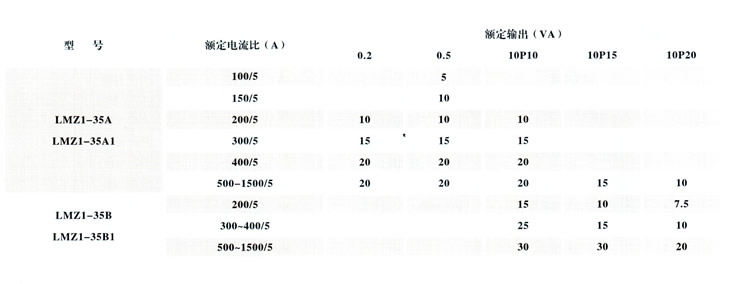

| 6.电流互感器LMZ1-35A、 LMZ1-35B的技术参数 |
 |
 |
| 主要结构特点 |
| １．概述 |
| XGN□-40．5户内气体绝缘金属封闭开关设备(以下简称“充气柜” )是我公司自行研制开发、生产的高科技产品，其技术性能满足GB／T11022《高压开关设备和控制设备的共用技术要求》和GB3906《3—35kV交流金属封闭开关设备》标准，具行高nJ靠、免维护、占地少的特点；主要技术参数已达到国际先进水平。 充气柜(又称C-GIS)，是把以SF6或其它气体绝缘的GIS与空气绝缘的金属封闭开关设备制造技术有机地结合，将二相高压元件装住密封的金属焊接壳体内，并充以略高于人气压的SF6气体或SF6与N2的混合气体作为绝缘介质，以电缆终端作为进出线的‘种新型的高压开关设备。整个高压系统处于完全封闭的状态，完全不受外界环境条件如凝露、污秽、高海拔等因素的影响。 |
| ２．柜体结构 |
| 充气柜整体为模块化组装式结构，典型方案(01)的整柜山五个具有独立功能的模块(隔室)构成，即断路器室，工母线室、电缆室、机构(断路器)室、仪表室，组装极为方便。高压部分充气隔室由4mm厚不锈钢板经数控机床加工后采用焊接机构于焊接而成，焊接变形量少，气密性好；低压隔室采用进口敖铝锌板经数控加工后山高强度拉铆螺母栓接而成，各充气隔室设有独立的泄压通道，最大限度地保障人身和设备运行。充气柜典型方案的结构简图见图一。 1、断路器室 本隔室为密封隔室，内充sF6气体作绝缘介质；主开关采用真空断路器(配一体化弹簧操作机构)，真空灭弧室密封于充气隔室内，操作机构安装于隔室外部，通过密封波纹管实现隔室内外的传动连接；内锥式电缆插接件安装于柜广底部，既可作为柜内母线支撑，也可实现与柜外的电缆连接。 2、主母线室 本隔室为密封隔室，内充sF6气体作绝缘介质；母线室与断路器室相互独立，主母线通过三工位隔离开关与断路器室相连；三工位隔离开关可实现工作、隔离、接地的功能且功能互锁；内装气隔绝缘子，主母线通过接插件与外接固体绝缘电缆实现电气连接；各柜间主母线通过外置于主母线室顶部的固体绝缘电缆实现电气连接。 3、电缆室 本隔室为空气绝缘隔室，采用全绝缘、全封闭电缆与断路器室底部内锥式电缆接插件相连接，母线贯穿式电流互感器安装于电缆室后部，电缆从中贯穿而过。 4、仪表室 本隔室为低压隔室，仪表门上可安装各种控制开关、状态指示装置和测量、计量仪表等，仪表室内部可装各种保护继电器、二次线、端子排以及空气开关、低压熔断器等—-次元件。三工位隔离开关操作机构以及断路器室、母线室的气体压力传感器和气压表也装在仪表室内。 5、操动机构室 本隔室为低压隔室，内装断路器操动机构、联锁机构等。 |
| ３．联锁 |
| 1、充气柜内部真空断路器和三工位隔离开关间装有可靠的机械和电气联锁，能按一定的程序操作，实现“五防”闭锁功能，具体体现如卜： A、断路器在操作过程中或处于合闸位置时，三工位隔离开关应闭锁，不能合闸、分闸或接地操作； B、三工位隔离开关在操作过程中，断路器应不能合闸； C、三工位隔离开关处于接地位置时，通过电缆侧高压带电显示装置检测带电侧回路状态，确认回路失电时，断路器方可进行合闸操作。 2、操作程序 A、送电操作： 断路器原处于合闸位置，三工位隔离开关原处于接地位置 a、操作断路器至分闸位置； b、操作三工位隔离开关至隔离位置； c、继续操作三工位隔离开关至工作位置； B、停电操作： a、操作断路器至分闸位置； b、操作三工位隔离开关至隔离位置； c、继续操作三工位隔离开关至接地位置； d、检测出线侧电缆，确认其失电后再操作断路器至合闸位置。 注：断路器、三工位隔离开关正常运行时为远方电动操作，也可就地电动操作，但两者之间必需互锁：三工位隔离开关的手动操作和电力操作也必需互锁，即两者不能同时操作。 |
 |

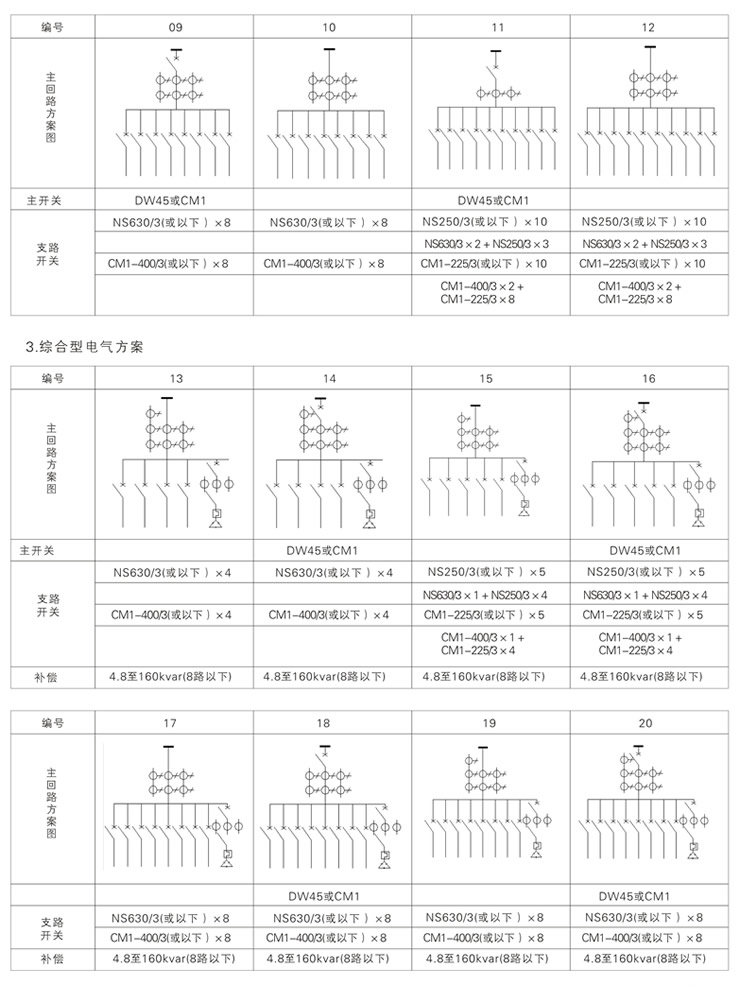

| 4.一次方案 |
 |
 |
| 产品结构和安装尺寸 |
| 1.开关柜结构简图 |
|
| 2.开关柜安装基础参考图 |
 |
| 订货须知 |
| 用户订货时须提供下列资料： 1、主回路方案编号及单线系统图，排列图； 2、二次回路接线原理图、端子排列图； 3、开关柜内电器元件的型号、规格、数量； 4，柜内母线的材质、规格，用户无要求时按制造厂规定供应： 5，开关柜使用住特殊环境条件下时，应住订货时注明； 6、柜体颜色，若无要求，由制造厂提供； 7、辅助回路的储能、控制，信号电源电压； 8，每面柜子的用途； 9、所需要备品、附件的种类和数量： |
| 主要技能参数 |
 |
 |
| 外形尺寸图 |
 |
 |
| 订货须知 |
| 用户订货时应向本公司提供以下数据： 1型号、容量、数量、颜色。 2是标准产品，还是非标准产品(凡不符合本公司提供的高、低压电气方案图的产品，均视为非标；隹产品)。 3变压器性能型号，联结组别，分解范围。 4环网或终端，采用电缆头种类，进线电缆型号截面，是否带避雷器，是否带故障指示器和带电脑指示器。 5低压方案号，低压断路器型号，规格。要求如为低压计量，是否为单独密封，低压互感器型号和精度要求，有功表、无功表或综合测试仪，电子表型号规格要求。 |
