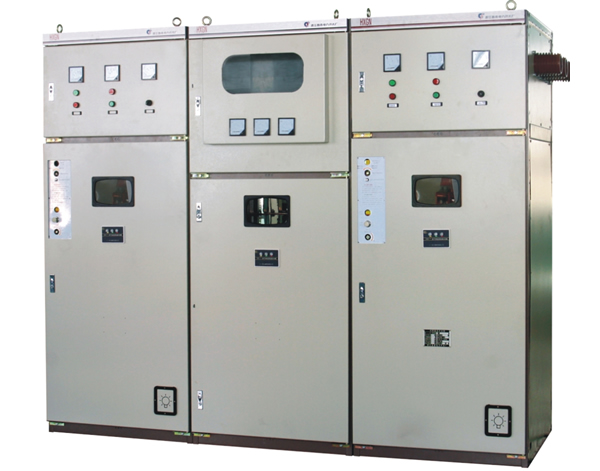

HXGN12-10(Z)系列箱型金属封闭环网开关设备
来源：山东润泰电器设备有限公司时间：2018-06-15
产品概述
| 概述 |
| HXGN12-10(Z)系列箱型金属封闭环网开关设备(简称环网柜)，是额定电压12kV，额定频率50Hz的交流高压成套电器装置。适用于工矿企业、住宅小区、高层建筑和学校、公园等配电系统，作为三相交流环网供电和终端配电设备，起接受、分配电能和控制保护等作用。可开断或关合额定负荷电流及变压器空载电流，并能开断或关合一定距离的架空线路,电缆线路或电容器组的电流。负荷开关一熔断器组合电器可一次性开断额定短路电流。适用于箱式变电站作为高压电器设备。 本产品符合GB3906《3～35kV金属开关设备》、GB1985《交流高压隔离开关和接地开关》、GB16926《交流高压负荷开关—熔断器组合电器》等标准的要求 |

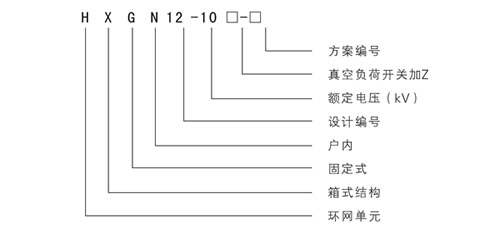

| 型号含义 |
 |
| 使用环境条件 |
| 1、周围环境温度：上限+40℃，下限-10℃； 2、相对湿度：日平均值不大于95％， 月平均值不大于90％； 3、海拔不超过1000m； 4、无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动场所。 |

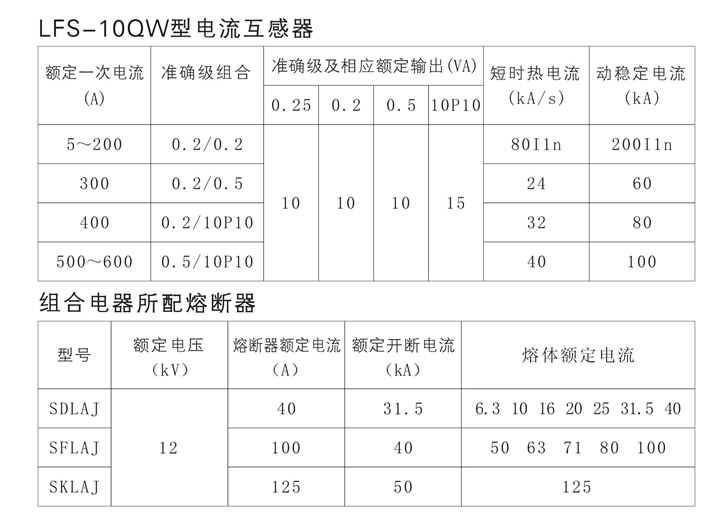

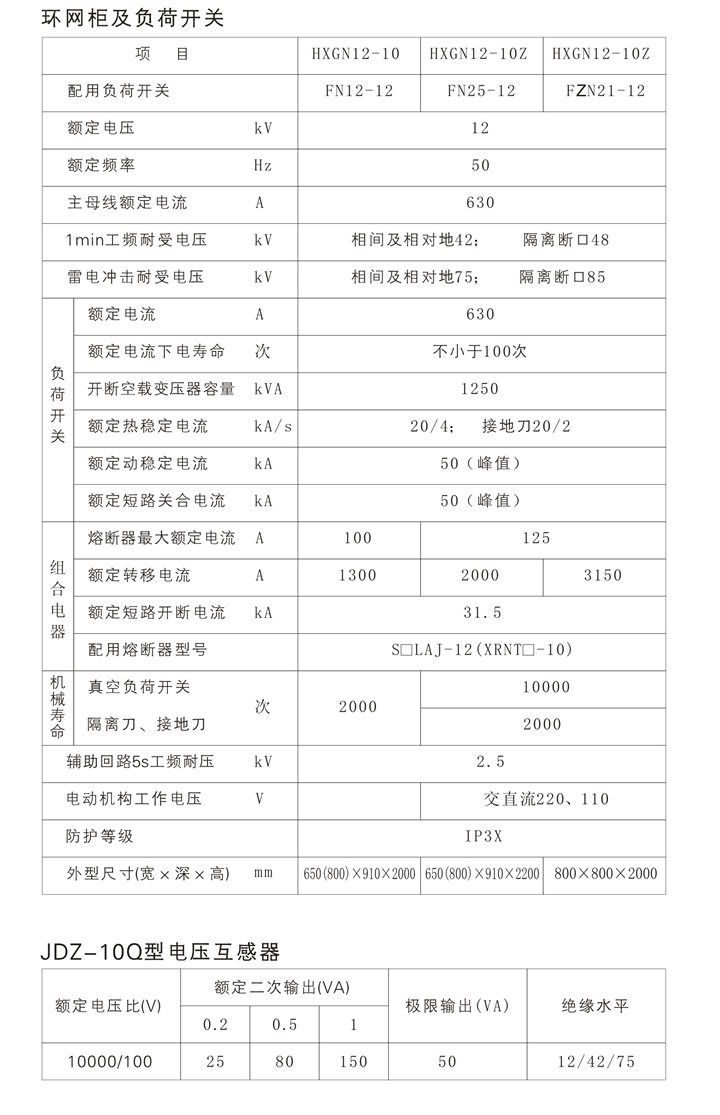

| 主要技术参数 |
 |
 |
| 结构特征 |
| 柜体结构 采用全组装结构、轻巧美观，便于元器件装卸，一次方案可以扩展延伸； 上部有母线室和仪表室，之间有隔板。仪表室可安装测量仪表、控制回路元器件。下部为负荷开关室、电缆室， 还可安装电压互感器、电流互感器、避雷器等。顶部有压力释放通道。柜底装有可拆卸的活动底板，上面有电缆进出线孔。前门有观察窗，可清楚观察柜内元器件状况； 对于架空进线，电缆上出线，可以加后柜； 采用正面操作维护，可靠墙安装； 密封性能良好，具有，P3X保护等级。 所配主开关型号规格，柜体尺寸及特点 1、配压气式负荷开关，组合电器： 负荷开关FN12-10D／630-20kA负荷开关—熔断器组合电器 FN12-10D／100-31．5kA亦可不带接地刀(D) A、650(800)X910X2000 mm B、安装方法灵活，可左右侧装、倒装。 2、配FN25-12真空负荷开关，组合电器： 真空负荷开关FN25-1 2D／T630-20kA 真空负荷开关-熔断器组合电器FN251 2D．R／T100-37.5kA亦可不带接地刀(D) A、650(800)X91 0X2200 mm B、主开关侧装，可手动和电动操作，并具有远动遥控功能。 3、配FZN27-12真空负荷开关，组合电器： 真空负荷开关FZN21-12D／下630-20kA 真空负荷开关—熔断器组合电器FZRN21-12D／T125-31.5kA A、800X800X2000 mm B、主开关正面安装，可手动和电动操作，并具有远动遥控功能。 |
| 联锁 |
| 环网柜内的负荷开关、接地开关、柜门之间设有联锁装置，均采用强制性的机械闭锁方式，以保证”五防”功能。 操作关系如下： A．负荷开关合闸后，接地开关无法合闸，柜门无法打开； B．负荷开关分闸后，接地开关可以分合闸。当接地开关处于合闸位置，负荷开关无法合闸，柜门可以打开； C．接地开关分闸时，负荷开关可以合闸，柜门无法打开； D．柜门打开时，接地开关处于合闸状态，此时无法操作接地开关，使其分闸； E．柜门关闭锁定后，才能操作接地刀使其分闸； F．当需要检修时，只有负荷开关处于分闸位置，接地开关合闸后，负荷开关动静触头间立即设置—金属(或绝缘)屏蔽(或插入绝缘隔板)，开关室门才能打开。 |

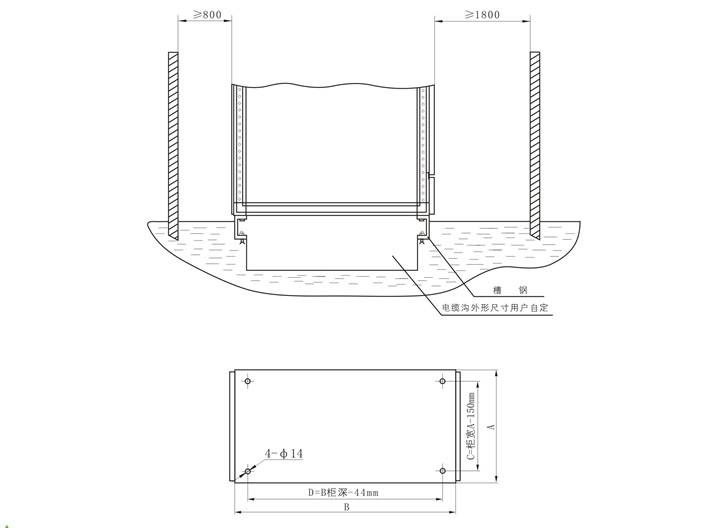

| 安装示意图 |
 |
| 安装 |
| 1、开箱前应对环网柜的外包装进行检查。在干燥无雨淋的场所开箱，拆箱时要避免损伤产品。开箱后即对产品进行外观检查，对备附件、随机资料进行核对，作好开箱记录。发现问题及时与制造厂联系。 2、环网柜在安装前后均应检查紧固件是否松动，带电体接触是否良好，开关操作是否正常，防止运输和安装过程可能出现的问题。 3、按排列图设计顺序放置于基础上，柜体先靠紧再用螺栓或点焊与基础紧固。安装基础不平度和直线度要求千分之一。 4、环网柜应具有可靠的接地装置，安装时应能保证接地装置的连续性和可靠性。 5、相邻各柜的主母线连接及电缆出线搭接，必须由专业人员完成，以保证可靠连接。电缆进出线柜在电缆施工完毕后应将电缆出口密封紧固。 6、安装完毕后，按联锁程序关合，分断操作5次，检查联锁机构，负荷开关和接地刀等是否正常。 |
| 使用和故障处理 |
| 环网柜要送电前，应全面检查所有元件的电气性能，绝缘水平及接线正确性。柜门关闭锁紧后，接地刀分闸， 负荷开关合闸，且接触好。负荷开关分闸，地刀合闸，柜门才能打开。检查认为完好后，闭合电源观看指示仪表等工作情况，若正常即可投入运行。 在正常运行状态，不论进线或出线柜负荷开关应在合闸位置，接地刀处于分闸位置，柜门处于关闭锁紧状态。 在进线柜发生故障检修时，应先切断进线电源。将负荷开关分闸，同时检查带电显示器，证明无电压时，合接地开关，此时，隔离活门闭合(或插入绝缘隔板)打开柜门，方可入内检修。 在出线柜发生故障检修时，应先分该柜内负荷开关，再合接地刀，此时，隔离活门闭合(或插入绝缘隔板)， 打开柜门，方可进入检修。注意主母线仍处于带电状态。 |
| 修理维护 |
| 1、限流熔断器熔断后，无论熔断一根或两根，必须将三根全部更换。熔断器安装时应插紧，带有撞针的一端向下，以免熔断器(撞击器)短路保护失灵。限流熔断器熔断后，熔断器的撞击器撞击开关的脱扣板使开关分闸，更换熔断器后，按合闸操作进行合闸。 2、负荷开关事故开断后，应检查负荷开关及母线搭接处有无损伤，如有烧伤痕迹用汽油或酒精擦净。负荷开关触头涂上中性凡士林，并清除绝缘件、母线等柜内灰尘，保持清洁。 3、事故开断后，必须查清事故原因，排除故障全面检查，调整完毕，各部件正常后方可投入运行，投运前应按负荷开关分合闸操作要求操作三次。 4、下列情况应对环网柜进行全面维护检查 A、至少每年一次检查和清洁； B、满负荷开断20次后； C、负荷开关每次事故开断后。 |
| 运输与存储 |
| 1、环网柜在出厂时为单台包装。在吊装运输过程中，不得因强烈振动和碰撞，致使产品损伤。 2、环网柜应储存于通风、干燥、并能防止各种有害气体侵入的场所。严禁与化学药品，酸碱及蓄电池等保存在同一仓库内。 |
| 订货须知 |
| 用户订货时应提供下列技术资料： 1、一次接线方案图及平面布置图； 2、一次回路母线规格； 3、柜内主要电器元件的型号、规格、数量； 4、对柜体颜色特殊要求(环网柜一般为浅驼色)； 5、超出常规的备件、附件； 6、其它要求有关事项。 |

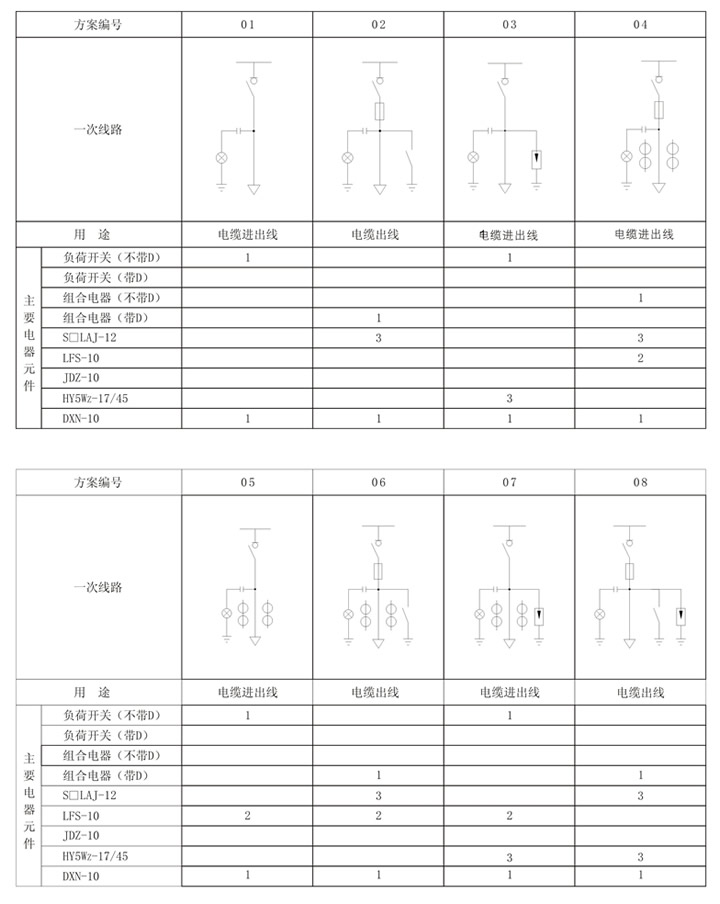

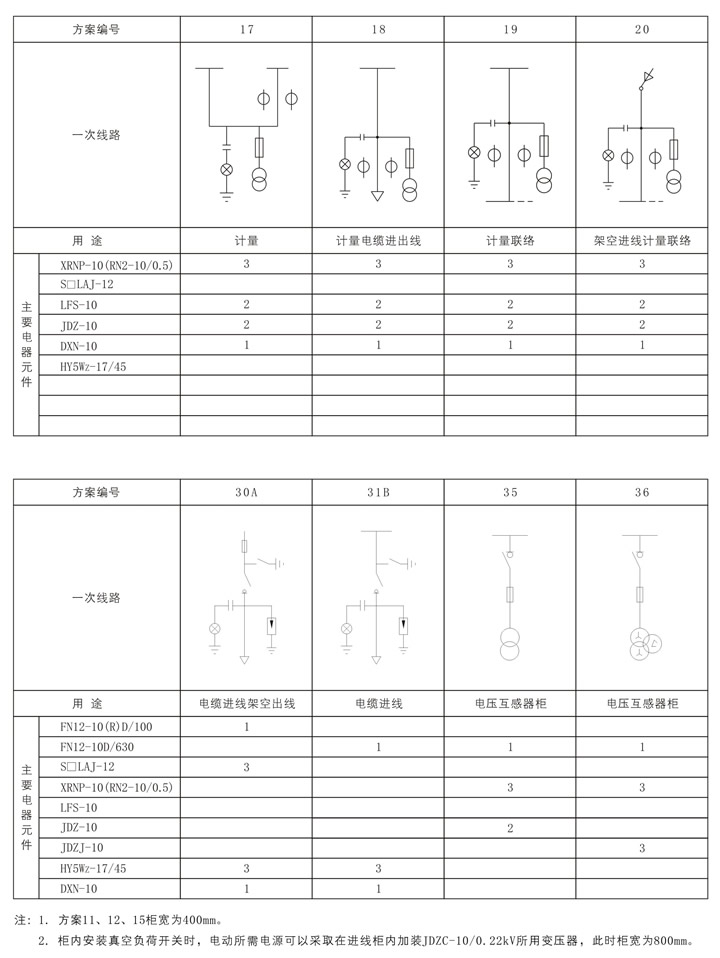

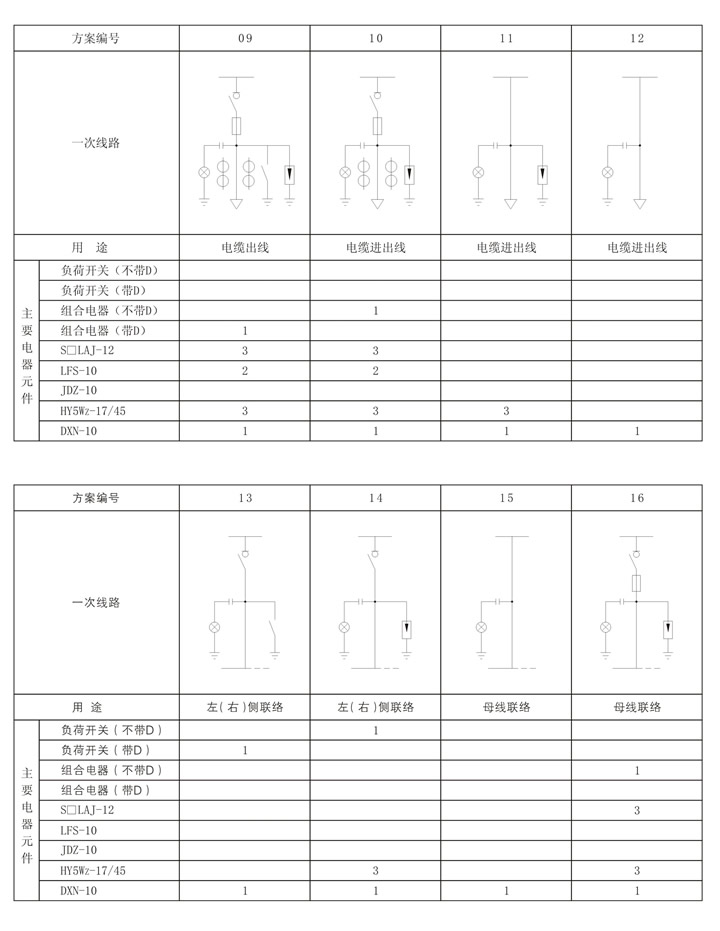

| 主电路方案 |
 |
 |
 |
