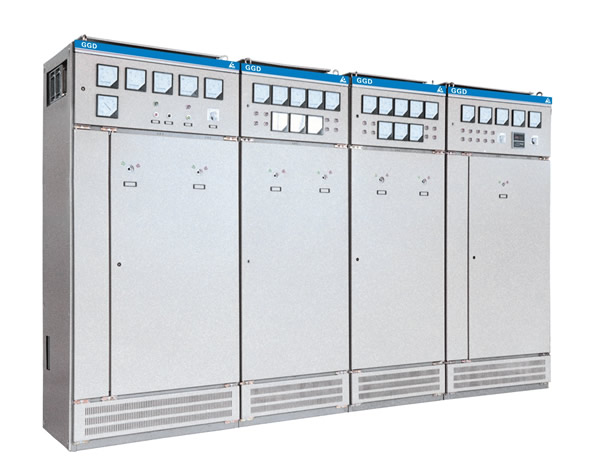

GGD低压成套开关设备

来源:山东润泰电器设备有限公司时间:2018-06-15


产品概述

概述
  GGD型低压成套开关设备(交流低压配电柜)(以下简称装置)适用于发电厂、变电站、厂矿企业行电力用户的交流50Hz、额定工作电压400V、额定工作电流至3200A的配电系统中,作为动力、照明及配电设备的电能转换、分配与控制之用。
  装置符合GB7251.1—2005《低压成套开关设备和控制设备第一部分:型式产、试验和部分型式试验成套设备》和JB/T5877-2002《低压固定封闭式成套开关设备》的要求。
  装置具有分断能力高、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。
产品型号及其含义
使用环境条件
  户内安装使用。
  周围空气温度不高于+40℃,不低于-5℃,并且24h内其平均温度不高于+35℃。
  空气清洁,相对湿度在最高温度为40℃时不超过50%。在较低温度时允许有较高的相对温度。例如:+20℃时相对湿度为90%,但应考虑到由于温度的变化, 有可能会偶然地产生适度的凝露。
  海拔不超过200m。
  污染等级为3。
  装置安装与垂直面的倾斜度不超过5度。
  运输禾口储存温度为-25℃~+55℃,在短时间内(不超过24h)可达+70℃。
  用户有特殊要求时可与制造厂协商解决。
基本电器参数
结构特点
  装置的基本结构为组合式结构,以KS型材(基本模数E=20mm)为主要结构件,采用自攻锁紧螺钉和8.8级高强度螺栓紧固而成。构架零件及专用配套零件由型钢定点生产厂配套供货, 以保证柜体的精度和质量。装置的零部件按模块原理设计,并有20mm模数的安装孔,通用系数高,可以使工厂既缩短生产制造周期,又提高了工作效率。
  充分考虑到柜体运行中的散热问题,在柜体上下两端均有不同数量散热早、槽孔。当柜风电器元件发热后,热量上升,通过上端槽孔排出, 而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热和目的。
  柜门用转轴式活动铰链与框架相连,安装、拆卸方便。门的折边处均嵌有一根“山”型橡胶条,关门时与门与柜架之间的嵌条有一定的压缩行程,能防止门与柜体直接碰撞,也提高了门和防护等级。
  柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整。
  设计了专用的ZNJ型组合式母线夹。母线夹由高强度、高阻燃型合金材料热塑成型,绝缘强度高、 自熄性能好,结构独特,只需调整积木式间块即可方便地组合面单母线夹或双母线夹。
  装置的外形尺寸见下表
产品成套性
  A、装箱清单;
  B、产品的使用说明书;
  C、产品合格证;
  D、出厂试验报告;
  E、有关电气图纸;
  F、应提供的备品备件和专用工具清单;
  G、合同规定必须提供的资料或许。
用户需提供到资料
  A、主电路方案图或单线系统图;
  B、辅助电路原理图或接线图;
  C、柜内元器件清单;
  D、排列图和配电室平面布置图;
  E、与产品正常使用不符的其它特殊要求;
  F、柜体颜色。
安装与使用
  装置到达收货地点后,首先应当检查包装是否完整无损,发现问题应及时通知有关部门查找原因,对于不立即安装的产品,应根据正常使用条件的规定,置于适当的场所。
   装置的安装应按图一、图二进行,基础槽钢和螺栓(M12)由用户自备。
   装置在安装完毕后,投入运行前需进行如下项目的检查与试验;手动操作各种开关,应操作灵活,无异常
各卡轧现象;
   A、装置内所装的电器设备和控制接线是否符合工厂的图纸要求;
   B、检查主回路和控制回路的绝缘电阻是否符合规定要求:
   C、检查所装的电器设备接触是否良好,是否符合本身的技术要求;
   D、检查机械联锁机构、电气联锁装置的动作是否正确可靠,应符合系统要求;
   E、检查装置内部有无异物及零部件的安装螺钉是否有松动现象。
主电路方案图
