GCS低压抽出式开关柜

来源:山东润泰电器设备有限公司时间:2018-06-15


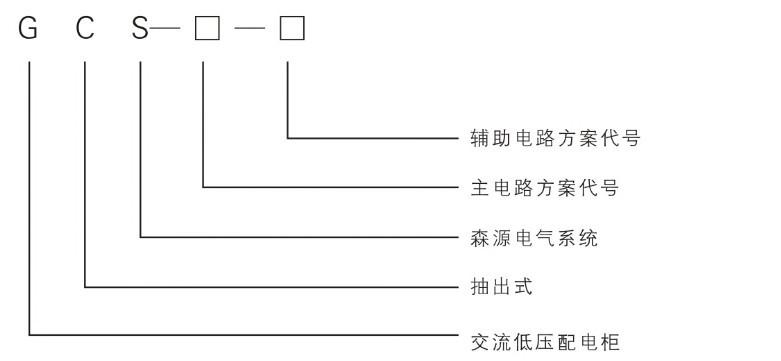

产品概述

概述
  本产品适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的低压配电系统。在大型发电厂、石化系统等自动化程度高、要求与计算机接口的场所,作为三相交流,额定工作电压为380V、660V,额定电流为4000A及以下的发、供电系统中的配电、电动机控制中心、无功功率补偿的低压成套配电装置。目前,GCS型抽出式开关柜已被电力用户广泛选用。本装置符合GB7251、GBT14048.3、lEC439—1等标准。
使用环境条件
  周围空气温度不高于+40℃,不低于-5℃,24小时内平均温度不得高+35℃,超过时需根据实际情况降容运行。  周围空气相对湿度在最高温度为+40℃不能超过50%,在较低温度时允许有较大的相对湿度,如+20℃时为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响。  海拔高度不超过2000M。  装置安装时与垂直的倾斜度不超过5%,且整组柜子排列相对平整。  装置应安装在无尽烈震动和冲击以及不足以实用电器元件受到不应有腐蚀的场所。  本装置适应于在以下温度范围内运输和储存:-25℃至+55℃,在短时间(24小时)内不超过+70℃。
主要技术参数
结构特点
  装置的主构架采用8MF型钢,构架采用拼装和部分焊接两种结构形式。主构架上均有安装模数孔E=20mm。
  装置各功能室严格分开,其隔室主要分为功能单元室、母线室、电缆室,各单元的功能相对独立。
  装置将水平母线置于柜后,使电缆室上下均有出线通道。
  功能单元
  A.抽屉层模数高为160mm,分为1/2单元、1单元、2单元、3单元四个尺寸系列,单元回路额定电流在400A及以下。
  B.抽屉改变仅高度尺寸上变化,其宽度深度不变;相同功能单元的抽屉具有良好的互换性。
  C.装置的每柜内可以配置11个1单元的抽屉或22个1/2单元的抽屉。
  D.抽屉进出线根据回路电流大小采用不同片数的同一规范片式接插件一般一片接插件≤200A。
  E.1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。
  F.单元抽屉与电缆室的转接,按电流大小采用不同片数的同一规范片式接插件,一般一片接插件≤200A。
  G.抽屉面板有合断试验抽出等位置的明显标志,抽屉设有机械联锁装置。
  馈电柜和电动机控制柜设有专用的电缆隔室,功能单元室与电缆隔室内电缆的连接通过转接件或转接铜排实现,既提高了电缆的使用可靠性,又极大的方便了用户对电缆的安装与维修。
  电缆隔室有两个宽度尺寸(240mm或440mm)可供选用,视电缆数量,截面和用户对安装维修方便的要求而定。
  装置的功能单元辅助接点对数一单元以上的为32对。1/2单元的为20对。能满足自动化用户和计算机接口的需要。
  以抽屉为主体,同时具有抽出式和固定式,可以混合组合,任意选用。
  装置按三相五线制和三相四线制设计,设计部门和用户可方便地选用PE+N或PEN方式。
  柜体的防护等级为IP30、IP40,可以按用户需要选用。
抽屉操作手柄功能示意图
母线系统
  为提高母线动热稳定能力和改善接触面的温升,装置全部采用TMY—T2系列硬铜排,铜排的连接部分必须搪锡,推荐全长搪锡。也可选用全长镀银母线。
  水平母线置于柜后部母线隔室内,31 50A及以上为上下双层布置,2500A及以下为单层布置,每相由4条或2条母排组成,大大提高了母线的短路强度。(见表2)
  抽屉柜的垂直母线采用“L”型硬铜搪锡母线。母线规格为(50×5)+(30×5),额定电流1000A。
外形尺寸及安装尺寸

安装使用维护
  1当装置运抵目的地后,首先应检查包装箱是否完整,若装置不立即安装,应存放在干燥清洁处。
  2装置为离墙安装式.安装基础平面要求平整,基础槽钢的水平误差为1/000,总长偏差3mm。
  3所有导电部分的螺栓固定方式推荐使用8 8级和张紧垫圈.其旋紧力矩推荐值见表4。
  4电缆接好后,装置底部应封闭,以防止小动物爬入柜内造成短路事故。
  5装置在投入运行前,需进行下列各项检查和试验:
  A检查开关柜内部电器设备和接线是否符合图纸要求,线端是否标有编号,接线是否整齐牢固。
  B检查所安装的电器设备接触是否良好,是否符合该电器本身的技术条件。
  C主要电器的主触头通断是否可靠、准确
  D检查机械联锁和电气联锁的可靠性。
  E检查抽出式组件动作是否灵活,接触是否良好,不应有卡涩或操作力过大现象。
  F检查主电路和控制回路的绝缘电阻是否符合规定要求,检查并试验开关柜的接地装置是否牢靠。
  G检查并试验所有表计及继电器动作是否正确。
  H相同规格的抽屉应能方便地互换,无卡阻和碰撞现象。
装置的运输和存放
  装置即可吊装亦可铲车运输。
  装置不许倾翻和遭受剧烈震动。
  装置在安装就位时如要小距离移动位置,则可在底架的四个角上撬动。
  在装置内不许随意拆卸电器产品和零部件。
  应防止雨淋受潮,环境温度按本样本的有关规定。
产品的成套性
  开关柜附有装箱单、产品合格证、使用说明书,及必要的图纸.随机附件有门钥匙及根据配套清单所提供的备品备件等
订货须知
  主接线图方案和二次原理图:
  开关柜排列图:
  配电室平面布置图开关柜柜体表面颜色:
  主要电气元件的详细规格参数:
  其它特殊要求。
主电路方案
  此方案为基本方案,用户若有不同之处,可以协商解决。
