YB预装式变电站是合肥力源电力设备有限公司推出的国产化美式箱变该产品作为电缆化配电网中重要的供电单元，集高压控、保护、变电以及配电设备与一体的成套预装产品， 广泛用于城乡配电网之中。
该产品讲将高压负荷开关、高压熔断器至于变压器油中， 具有与变压器器身共箱或分两箱两种结构形式。油箱采用全密封结构配有油温表、压力表、压力释放阀、放油阀等元件以监控变压器运行状况该产品分为环网型、终端型及双电源型供电方式。 为了使此种产品更适合于我国电网的实际要求， 本公司推出了插拔型干式熔断器， 熔丝的熔断器不影。向变压器油的性能。根据低压馈出要求的复杂程度。丫B口型产品分为标准型、加强型和综合型三种外壳形式，使用户和设计单位在选型时，做到更灵活、更经济。
本产品符合GB3906、DL／537、ZBK40001、SD320、GB／T1 7467等标准。 |
| 型号说明 |
 |
| 使用条件 |
1、周围空气温度：-10℃-+40℃，日平均不超过35℃。
2、海拔：<1000m。
3、风速：相当于34m／s(不大于700pa)。
4、温度： 日相对湿度平均值不大于95％：月相对湿度平均值不大于95％。
5、防震：水平加速不大于0．4m／s。
6、安装地点倾斜度： 不大于3度。
7、安装环境：周围空气不受腐蚀性，可燃性气体等明显污染，安装地点无剧烈震动。
8、订货本产品超出上述条件的规定时， 可与本公司协商。 |
| 产品结构特点 |
1、结构紧凑，体积小，仅为同容量国产欧式箱变的1／3～1／5左右， 大大减少占地面积。
2、全密封、全绝缘结构，无需绝缘距离，可靠保护人身安全。
3、高压接线既可用于环网，又可用于终端，供电方式灵活， 可靠性高。
4、低损耗、低噪音、低温升。
5、过载能力强，抗短路，耐；中击能力强。
6、满足各种低压馈出要求，可按方案选择，亦可自行设计。
7、电缆头有200A肘型插头及600A“下”型固定式电缆接头两种， 均可配置全绝缘。
8、氧化锌避雷器，200A型电缆头可以带负荷插拔，又可以起到隔离开关的作用。 |
| 主要技术参数 |
 |
| 其他参数 |
 |
 |

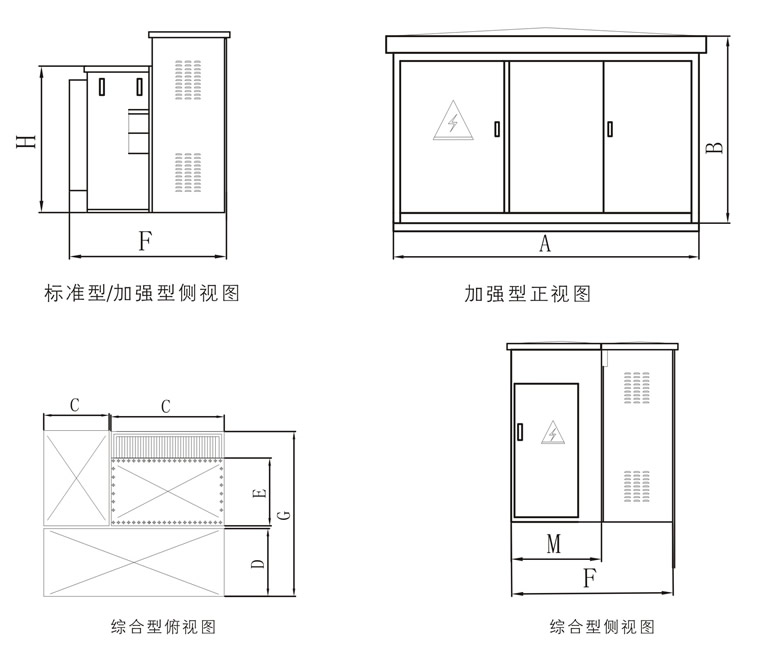

| 外形尺寸图 |
 |
 |
| 订货须知 |
用户订货时应向本公司提供以下数据：
1、型号、容量、数量、颜色。
2、是标准产品，还是非标准产品(凡不符合本公司提供的高、低压电气方案图的产品，均视为非标；隹产品)。
3、变压器性能型号，联结组别，分解范围。
4、环网或终端，采用电缆头种类，进线电缆型号截面，是否带避雷器，是否带故障指示器和带电脑指示器。
5、低压方案号，低压断路器型号，规格。要求如为低压计量，是否为单独密封，低压互感器型号和精度要求，有功表、无功表或综合测试仪，电子表型号规格要求。 |
